實訓臺采用模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。能進行小型工程項目設計、設備選型、安裝調試、操作模擬。只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。

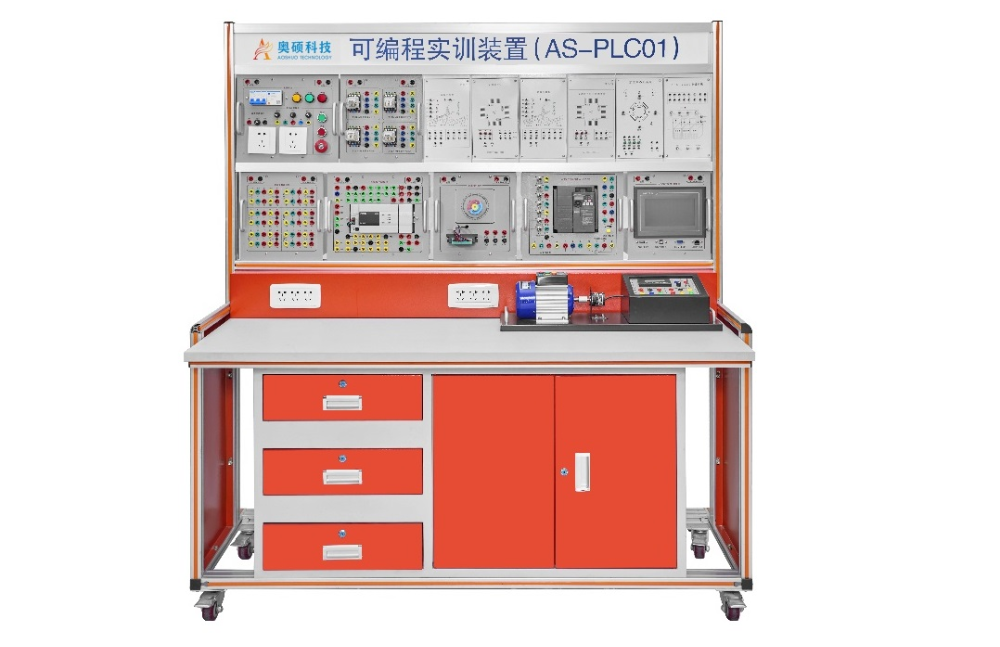

      可編程實訓裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作、應用實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。設備框架采用鋁型材結構，布局合理結實耐用。

      1、實訓臺

      實訓臺采用工業鋁型材框架結構，桌面為防火、防水、耐磨高密度板,造型美觀大方。下方設有全鋼結構儲存抽屜及儲存柜，用于放置工具及資料。模塊采用鋁質面板工藝通過進行激光彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

      2、交流電源控制功能板

      交流電源控制功能板采用三相五線 380V±5％ 50Hz交流電源供電，由電網電壓表監控電網電壓，確保電網電壓處于正常范圍，防止電壓過高或過低對設備造成損害。并有指示燈指示，帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，實現了對交流電源的實時監控、安全保護和便捷控制。

      3、可編程實訓裝置

      可編程控制模塊采用PLC可選配（三菱FX系列、西門子1200系列），S7-1215C，緊湊型 CPU，DC/DC/DC， 機載 I/O： 14 個 24V DC 數字輸入；10 個 24V DC 數字輸出； 2 AI 0-10V DC，2 AO 0-20mA DC，電源：直流 20.4-28.8V DC， 程序/數據存儲器 100 KB,2個PROFINET端口。內置可編程電源：明緯LRS-150-24；電源模塊：24V供電，直流輸入、直流輸出。DC/DC/DC。實驗臺學生操作區域不出現交流。

      4、變頻器實訓模塊

      變頻器實訓模塊變頻器含以太網通訊。變頻器的控制端的引到面板，學生根據任務可以自己接線。PLC與變頻器是io口/模擬量。端子控制增加開關面板掛件，包括四組常閉、常開控制按鈕開關分別用來控制變頻電源、電網運轉、變頻器運轉。增加輸入信號面板掛件。包括多個數字信號，分別匹配多個指示燈。模擬信號，用旋轉按鈕實現，模擬信號控制電路可內設在面板里面，外設端口，讓學生自己接線，然后通過旋轉按鈕輸入模擬信號。

      5、控制終端模塊

      控制終端模塊包括PLC、觸摸屏控制終端，不僅滿足了PLC編程的需求，還實現了觸摸屏狀態監控等功能。配置PLC編程軟件及相關觸摸屏設置軟件，支持新建工程、添加PLC配置、設置觸摸屏IP地址等功能。用戶可以通過該軟件在觸摸屏上添加文字批注、位狀態指示燈、顯示數值等元件，并設置其屬性和行為。

      6、觸摸屏

      觸摸屏模塊可選用西門子、威倫通或昆侖通態的屏幕。這款昆侖通態的觸摸屏采用精簡面板，按鍵式/觸摸式操作，配備7" TFT 顯示屏，支持65536 顏色， PROFINET 接口，與PLC用網口s7協議通訊；內置觸摸屏電源；電源模塊：24V供電，直流輸入、直流輸出。DC/DC/DC。實驗臺學生操作區域不出現交流。

      7、交流接觸器模塊

      交流接觸器模塊是一種用于控制大電流負載的開關設備，包含內置的24V供電電源插口和多個KM接觸器整體的接線插口。這些設計使得模塊能夠方便地接入控制系統，并實現對負載的精確控制。KM接觸器接線插口用于連接外部負載和控制線路。通過控制接觸器的吸合和釋放，實現對負載的通斷控制。

      8、電機控制實訓模塊

      電機控制實訓模塊主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。三相交流電機外掛的小風扇或彩帶且有相關防護罩，使學生直觀看到電機的運轉情況。電機（星型接法）的控制端的三相電用航空插頭與變頻器鏈接。

      9、模擬實驗組件

      實訓結合掛箱用于虛擬仿真實訓，此掛件通過RS-232和PC計算機通訊，可在計算機顯示器上實時呈現仿真畫面。
